山西省保利铁新煤业耗在线监测系统案例

政策背景

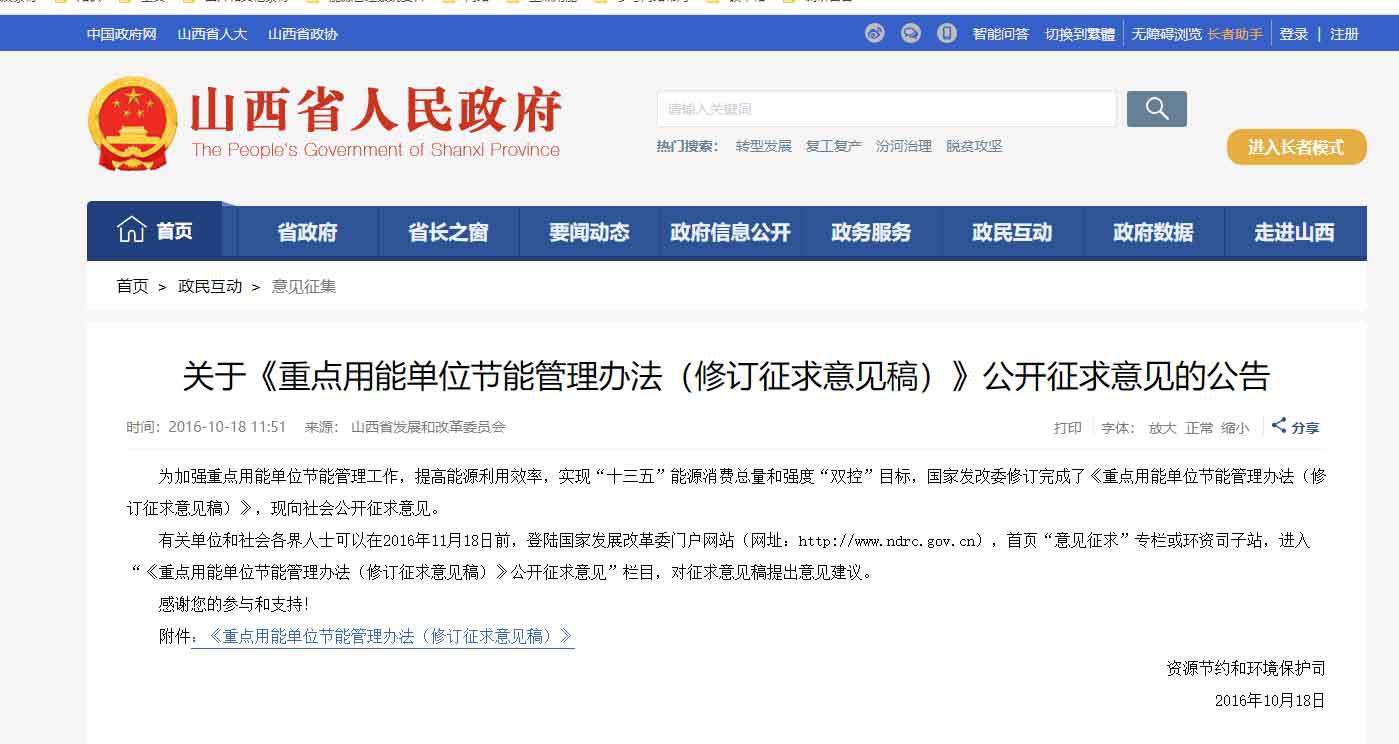

       建设重点用能单位能耗在线监测系统，是党中央、国务院加快推进生态文明建设部署的一项重要任务，为了贯彻落实党中央、国务院有关决策部署，进一步提高认识，高度重视相关工作，按照国家发展改革委等部门印发的《重点用能单位能耗在线监测系统推广建设工作方案》（发改环资〔2017〕1711号）、《重点用能单位节能管理办法》（2018年第15号令）、《关于加快推进重点用能单位能耗在线监测系统建设的通知》（发改办环资〔2019〕424号）加快建设山西省重点用能单位能耗在线监测系统，健全能源计量体系，加强能源消费总量和强度“双控”形势分析和预测预警，推动完成“双控”目标任务，确保到“十四五”将山西省重点用能单位能源消耗数据接入重点用能单位能耗在线监测系统。

一、项目档案

项目名称：山西省保利铁新煤业耗在线监测项目案例

所属行业：煤矿行业

项目采购相关设备：能耗在线监测系统1套、能耗在线监测端设备1台、辅材1批等

二、项目简介

1、项目介绍：

保利铁新煤业有限公司位于山西省，成立于2003年12月22日，公司经营范围包括：矿产资源开采：煤炭开采；煤炭洗选等。

山西保利铁新煤业有限公司能源管理现状如下：

公司主要用能种类为：电力、天燃气。均为外购能源。

电力：

厂区目前有1个双回路进线的一级电力点位，现场无旧表可以利旧，因此需新增2块KPM37-W仪表，用于数据的采集。

天燃气：

天燃气的消耗数据，手工填报。

公司的点位数量和现场计量仪表配备情况如下表所示：

三、能耗在线监测系统解决方案

       依据《重点用能单位能耗在线监测系统技术规范 第6部分 端设备技术规范（试行）》，以及T@Energy-AIO端设备支持Modbus RTU/TCP、OPC和Web Server协议等主流工业现场通信协议；对数据的采集与接入进行如下设计。

1、电力：

根据厂区现场情况，厂区共计1个双回路进线的一级电力点位，采集设备明细如下：

配电室：2台KPM37-W表采集数据，并加装一台通讯管理机用于数据的传输。

2、天燃气：

天燃气的消耗数据，手工填报。

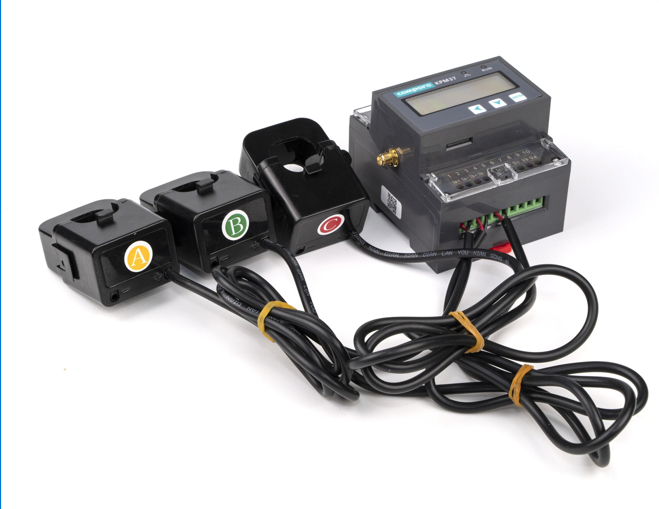

新增三相导轨式智能电力能效终端KPM37-W，电表取自进线柜PT电压端子或者取自旁侧PT柜，电流通过电表自带的外夹式互感器卡在电流采样二次线上来获取电流，电表通过屏蔽双绞线直连/无线Lora的方式传输至通讯管理机，然后通讯管理机通过无线4G发送至端系统。安装电表图片样式如下图所示：

经济指标（产品产量、工业总产值、工业增加值）等数据均通过手工填报的方式上传数据。

四、用户收益

1）安全保障

强化用能设备运行和维护管理的专业化、标准化、规范化，避免由于操作不当及管理不当带来的电气事故和人身安全事故。

2）设备寿命延长

利用系统及时发现设备的异常情况，减少设备故障运行率，为维护和检修提供判断依据。通过针对性的维护和管理，延长设备的运行寿命，节约设备迭代成本。

3）无人化值守

对用能设备、能耗介质的全面掌控，实现无人化值守，帮助运维人员提升运维效率。
