高庄煤矿能源管理系统案例

一、企业简介

       枣庄矿业集团高庄煤矿隶属于枣庄矿业（集团）有限责任公司。位于微山湖东畔傅村镇境内，井田面积32平方公里，地质储量2.8亿吨，可采储量1.3亿吨，采区主要处于微山湖下，主要煤层为山西组3上、3下，平均厚度4.83米、3.58米，煤种为气煤、1/3焦煤。于1992年开工兴建，1998年移交生产管理，设计年生产能力90万吨。2002年实施技术改造，年生产能力提高到180万吨。2005，生产原煤322.7万吨，实现利税3.75亿元。曾获全国煤炭行业高产高效矿井、“双十佳煤矿”荣誉称号。

二、项目建设情况

      在高庄煤矿电力监控系统及机电综合自动化系统的基础上，安装应用智慧能源管理系统，实现集中监测、电量计量、数据采集、数据查询、运行监视、能耗统计、在线电能质量谐波分析等功能，并在机电综合自动化集控中心进行集中监测。同时提供安卓&IOS双系统手机APP，手机APP具备信息推送、数据分析功能。

项目建设主要体现为以下六个方面：

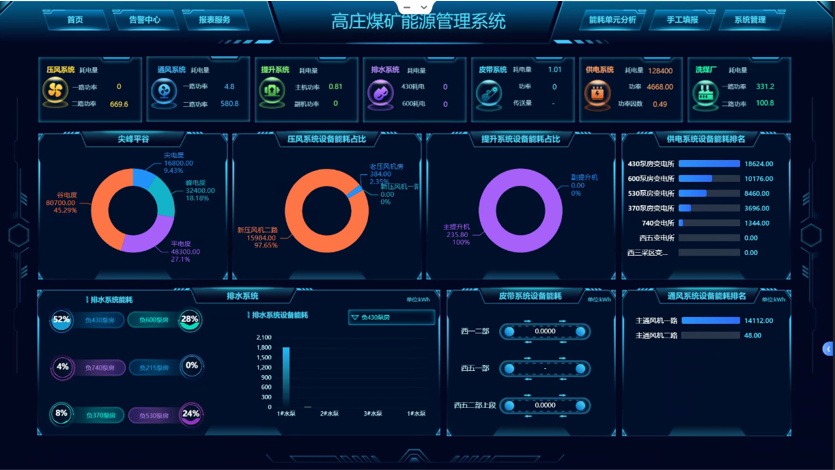

（1）高庄煤矿能源管理应用大屏

通过建设高庄煤矿智慧能源管理大屏，综合展示压风系统、通风系统、提升系统、排水系统、皮带系统的用电指标以及主要用能设备能耗排名情况等信息，一张图直观全面的透视企业能源结构、分析企业用能习惯、为企业日常管理、生产运营、决策分析提供强有力支撑。

（2）能源运行监视

从系统中监视电网运行情况，显示有功功率、无功功率、视在功率、电压、电流、功率因数、频率等电网参数，具备具备峰谷电能计量、能耗统计分析、在线电能质量分析、数据采集、运行监视等功能。

（3）能源统计

对主提、主运、主排水、主通风、压风自动化系统进行通讯，采集相关数据变量、参考用电情况，做到大型设备运行工况及能耗进行智能分析，帮助企业查找能耗薄弱环节。

（4）能耗分析

通过采集主提、主运、主排水、主通风、压风的静态数据和动态数据，逐一对能耗单元运行分析、统计分析、经济分析、相关性分析、告警分析及多个能耗单元对比分析。

能耗分析参考标准如下：GB/T16665-1996《空气压缩机组及供气系统节能监测方法》、MT/T1002-2006《煤矿在用主排水系统节能监测方法和判定规则》、MT/T1001-2006《煤矿在用提升机节能监测方法和判定规则》、MT/T 1070-2007《煤矿在用主提升带式输送机节能监测方法和判定规则》、MT/T1071-2006《煤矿在用通风机装置节能监测方法和判定规则》。

（5）能源费用核算

具备能源费用核算功能，电价分时计费，容改需电价计算，功率因数对比，给出不同电价时段用电建议，给出按容或按需计费的建议，给出无功补偿的建议及补偿容量。提高用能核算能力,负荷预测,电能质量优化,功率因数调整,负荷平衡，远程抄表,远程控制,异常报警，提供用能战略决策分析，降低用能成本,辅助企业制定“削峰填谷”策略。

（6）变配电室环境监测

在地面35/6kV变电所高低压配电室、地下室电缆夹层安设环境温湿度传感器、烟雾传感器、自动灭火器，将监测数据集成到本系统中，当发生烟雾超限时，能及时发出报警。当发生火灾时，能自动灭火。
